Alles, was Sie über selbstschmierende Lager wissen müssen (und warum Sie damit Zeit und Geld sparen).

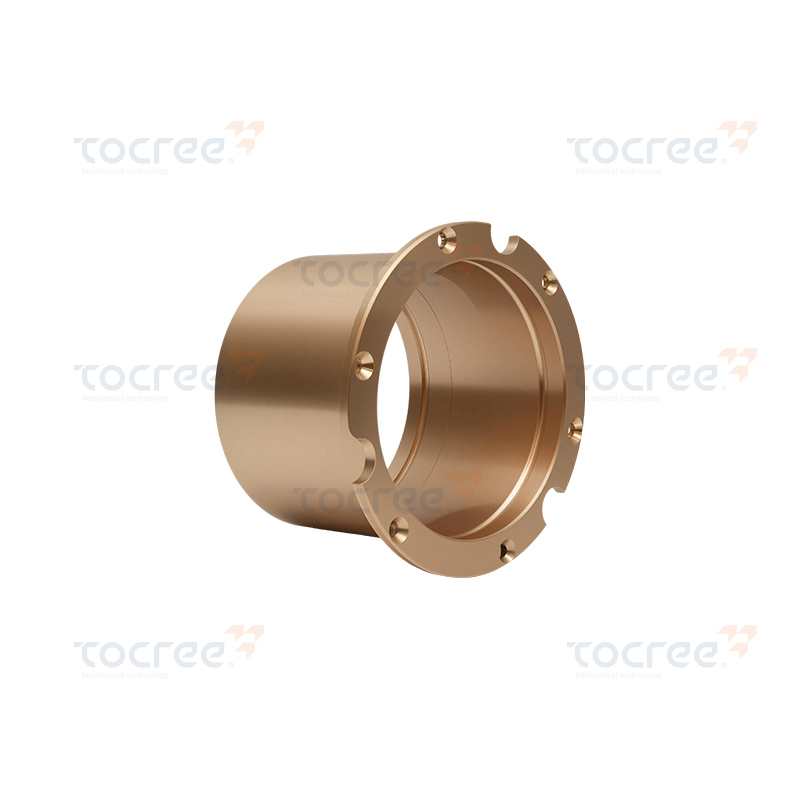

Was ist ein selbstschmierendes Lager und wie funktioniert es?

Ein selbstschmierendes Lager ist ein Lagertyp, der seinen eigenen Schmierstoff enthält, der direkt in das Lagermaterial integriert ist – kein externes Fett, Öl oder Wartungsplan erforderlich. Der Schmierstoff ist in Form fester Partikel, poröser Strukturen oder spezieller Polymerverbindungen eingebettet, die im Betrieb einen dünnen Schmierfilm auf die Wellenoberfläche abgeben. Diese kontinuierliche, kontrollierte Freigabe reduziert Reibung und Verschleiß über die gesamte Lebensdauer des Lagers.

Der Mechanismus funktioniert mithilfe der Technologie, die Ingenieure als „Transferfilm“-Technologie bezeichnen. Während sich die Welle dreht oder gegen die Lagerfläche gleitet, werden Mikromengen Schmiermittel – typischerweise Graphit, PTFE (Polytetrafluorethylen) oder Molybdändisulfid – auf die Gegenfläche übertragen. Dadurch entsteht eine selbsterneuernde Schutzschicht, die die Reibung auch bei anhaltend starker Belastung gering hält. Im Gegensatz zu herkömmlichen ölgeschmierten Lagern, die auf einem Flüssigkeitsfilm zur Trennung beweglicher Teile basieren, sind selbstschmierende Konstruktionen auf Festkörperchemie angewiesen, um die gleiche Aufgabe zu erfüllen – jedoch mit weitaus weniger Wartungsaufwand.

Dies macht sie zu einer attraktiven Lösung für Anwendungen, bei denen ein Nachfetten unpraktisch ist, bei denen eine Verunreinigung durch Öle oder Fette nicht akzeptabel ist oder bei denen Geräte unter extremen Bedingungen wie hohen Temperaturen, Vakuum oder chemisch aggressiven Umgebungen zuverlässig laufen müssen.

Haupttypen selbstschmierender Lager

Nicht alle selbstschmierenden Lager sind gleich aufgebaut. Der richtige Typ hängt von Ihren Lastanforderungen, der Betriebstemperatur, der Geschwindigkeit und der Umgebung ab. Hier ist eine Aufschlüsselung der am häufigsten verwendeten Kategorien:

Lager aus porösem Metall (Sinter).

Diese werden aus komprimierten und gesinterten Metallpulvern – üblicherweise Bronze oder Eisen – hergestellt, die ein Netzwerk miteinander verbundener Poren hinterlassen. Die Poren sind mit Öl vorgesättigt, das durch Kapillarwirkung austritt, wenn sich das Lager während des Gebrauchs erwärmt, und beim Abkühlen wieder hineingezogen wird. Durch diese „atmende“ Wirkung eignen sich Sinterlager hervorragend für leichte bis mittelschwere Anwendungen wie kleine Motoren, Lüfter und Haushaltsgeräte. Sie sind kostengünstig, leise und können jahrelang ohne zusätzliche Schmierung halten.

Feste Polymer- und PTFE-Lager

Selbstschmierende Lager auf Polymerbasis bestehen vollständig aus technischen Kunststoffen – PTFE, Nylon, Acetal oder PEEK – häufig vermischt mit verstärkenden Füllstoffen wie Glasfaser, Kohlenstoff oder Bronzepulver. Insbesondere PTFE hat einen der niedrigsten Reibungskoeffizienten aller Feststoffmaterialien, wodurch diese Lager ideal für saubere Umgebungen wie die Lebensmittelverarbeitung, pharmazeutische Maschinen und medizinische Geräte sind. Sie sind außerdem völlig korrosionsbeständig und elektrisch nicht leitend.

Verbundlager (mit Metallrücken und Polymerauskleidung)

Selbstschmierende Verbundlager kombinieren eine Trägerschale aus Stahl oder Bronze mit einer dünnen Verbundschicht aus PTFE-basierter oder ähnlicher Polymerauskleidung. Der Metallrücken sorgt für hohe Strukturfestigkeit und hervorragende Wärmeableitung, während die Polymeroberfläche für die Schmierung sorgt. Dieses Hybriddesign hält deutlich höhere Belastungen aus als reine Polymerlager und wird häufig in Automobilkomponenten (Türscharniere, Aufhängungsgestänge), Landmaschinen und Baumaschinen eingesetzt.

Graphit- und Kohlenstofflager

Diese Lager bestehen typischerweise aus Bronze oder Gusseisen mit direkt in das Gehäuse eingegossenen oder eingegossenen Graphiteinsätzen. Graphit ist ein hervorragender Festschmierstoff – er behält seine Eigenschaften auch bei extrem hohen Temperaturen und in Umgebungen, in denen sich Öle zersetzen oder verdampfen würden. Insbesondere Kohlenstoffgraphitlager werden in Dampfturbinen, Pumpen zur Förderung heißer Flüssigkeiten und Industrieöfen eingesetzt, wo die Betriebstemperaturen 400 °C überschreiten können. Sie funktionieren auch gut in nassen Umgebungen, da Wasser die Schmierleistung von Graphit tatsächlich verbessert.

Filamentgewickelte und faserverstärkte Lager

Diese Lager werden in Schwerindustrie- und Schifffahrtsanwendungen eingesetzt und bestehen aus Lagen gewebter Stoffe (häufig Glas- oder Kohlefasern), die mit Harz und PTFE imprägniert sind. Sie bieten eine außergewöhnliche Tragfähigkeit und Schlagfestigkeit und werden häufig in Ruderlagern an Bord von Schiffen, Brückenkompensatoren und Hydraulikzylindern verwendet. Ihre Fähigkeit, Kantenbelastungen und Wellenversatz zu tolerieren, macht sie auch in Off-Highway-Fahrzeugen und Bergbaumaschinen beliebt.

Wie selbstschmierende Lager mit herkömmlichen Lagern verglichen werden

Die Wahl zwischen selbstschmierenden und konventionell geschmierten Lagern erfordert Kompromisse in mehreren Leistungs- und Kostendimensionen. Die folgende Tabelle fasst die wichtigsten Unterschiede zusammen:

Wo werden selbstschmierende Lager eingesetzt?

Die Attraktivität ölfreier, wartungsfreier Lager erstreckt sich über ein breites Branchenspektrum. Hier sind einige der häufigsten realen Anwendungen, bei denen diese Lager glänzen:

• Automobilindustrie: Türscharniere, Pedalbaugruppen, Sitzmechanismen, Aufhängungsbuchsen und Lenkgestänge profitieren alle von selbstschmierenden Gleitlagern. Von diesen Teilen wird erwartet, dass sie die gesamte Lebensdauer des Fahrzeugs ohne Nachschmieren halten – genau das, was Verbund- und Polymerlager leisten.
• Lebensmittel- und Getränkeverarbeitung: Förderer, Mischer, Abfüllmaschinen und Verpackungslinien in Lebensmittelbetrieben vertragen keine Öl- oder Fettverunreinigungen. FDA-konforme PTFE-ausgekleidete oder Polymerlager sind hier die Standardlösung und sorgen für einen reibungslosen Betrieb ohne das Risiko einer Produktkontamination.
• Luft- und Raumfahrt und Verteidigung: Satelliten, Flugzeugantriebe, Fahrwerke und Steuerflächen sind Vakuumbedingungen und extremen Temperaturschwankungen ausgesetzt, bei denen flüssige Schmierstoffe unpraktisch sind oder einfach verdampfen. In diesen Anwendungen kommen häufig Graphit- und Trockenfilm-Festschmierstofflager zum Einsatz.
• Bau- und Schwermaschinen: Bagger, Bulldozer und Kräne werden in staubigen, schlammigen und erschütterungsreichen Umgebungen eingesetzt. Hochleistungs-Verbundlager und Bronze-Graphit-Buchsen meistern diese Bedingungen weitaus besser als abgedichtete Wälzlager, die verschmutzt oder überlastet werden können.
• Marineanwendungen: Ruderlager, Propellerwellenbuchsen und Unterwasserdeck-Hardware profitieren von wassergeschmierten oder selbstschmierenden Kohlenstoff-Graphit-Lagern, die Korrosion widerstehen und auch unter Wasser effizient laufen.
• Pumpen und Ventile: In Chemieanlagen, Raffinerien und der Energieerzeugung fördern Pumpen häufig heiße, aggressive oder abrasive Flüssigkeiten. Graphitgefüllte Bronze- oder Kohlenstofflager halten diesen Flüssigkeiten stand, ohne dass ein separates Schmiersystem erforderlich ist.
• Kleinmotoren und Geräte: Sinterbronzelager sind in praktisch jedem kleinen Elektromotor zu finden – vom Kühlventilator eines Computers bis zur Waschmaschinenpumpe –, weil sie kompakt und leise sind und während der gesamten Lebensdauer des Produkts keine Wartung erfordern.

Wichtige Leistungsfaktoren, die Sie vor der Auswahl verstehen sollten

Die Auswahl des falschen selbstschmierenden Lagers für Ihre Anwendung ist eine der häufigsten Ursachen für vorzeitige Ausfälle. Die entscheidenden zu bewertenden Parameter sind:

PV-Wert (Druck × Geschwindigkeit)

Der PV-Wert ist das Produkt aus der Lagerbelastung (in MPa oder psi) und der Oberflächengeschwindigkeit der Welle (in m/s oder ft/min). Jedes selbstschmierende Lagermaterial hat einen maximal zulässigen PV-Wert – eine Überschreitung führt zu einer Überhitzung und einem schnellen Verschleiß des Lagers. Ungefülltes PTFE hat beispielsweise einen PV-Grenzwert von etwa 0,1 MPa·m/s, während PTFE-Verbundlager mit Bronzerücken 0,5 MPa·m/s oder mehr bewältigen können. Überprüfen Sie immer das PV-Datenblatt des Herstellers und berücksichtigen Sie einen Sicherheitsfaktor.

Betriebstemperatur

Polymerlager haben obere Temperaturgrenzen – PTFE erreicht normalerweise eine maximale Temperatur von etwa 260 °C, während PEEK bis zu 300 °C aushält. Kohlenstoffgraphit- und graphitgefüllte Bronzelager können Temperaturen weit über 400 °C erleiden. Ebenso wichtig ist es, die Leistung bei niedrigen Temperaturen zu berücksichtigen: In kalten Umgebungen werden einige Polymere spröde, was unter Belastung zu Rissen führen kann. Geben Sie bei der Beschaffung Ihrer Lager sowohl die minimale als auch die maximale Betriebstemperatur an.

Schaftmaterial und Oberflächenbeschaffenheit

Selbstschmierende Lager reagieren im Gegensatz zu ölgeschmierten Lagern empfindlich auf die Qualität der Wellenoberfläche. Eine raue Wellenoberfläche kann den Polymer- oder Schmierfilm schnell abnutzen und so die Lagerlebensdauer drastisch verkürzen. Für eine optimale Leistung empfehlen die meisten Hersteller eine Wellenoberflächenrauheit von Ra 0,4 bis 0,8 µm. Wellen aus gehärtetem Stahl (HRC 45 oder höher) werden weichem oder rostfreiem Stahl vorgezogen, da diese an bestimmten Lagermaterialien festfressen können.

Abstand und Passform

Im Gegensatz zu Wälzlagern erfordern selbstschmierende Gleitlager ein präzises Durchmesserspiel zwischen Bohrung und Welle. Zu fest, und das Lager kann festfressen oder übermäßige Hitze erzeugen. Wenn es zu locker ist, kommt es zu Vibrationen, Geräuschen und beschleunigtem Verschleiß. Typische empfohlene Abstände liegen je nach Materialtyp und Anwendung zwischen 0,01 % und 0,1 % des Wellendurchmessers – beachten Sie immer die Installationsrichtlinien des Herstellers.

Häufige Fehler beim Einbau selbstschmierender Lager

Selbst das beste Lager fällt bei falscher Montage frühzeitig aus. Achten Sie auf diese häufigen Fehler:

• Fett auftragen „sicherheitshalber“: Das Hinzufügen von externem Fett zu einem wartungsfreien Lager kann tatsächlich Verunreinigungen anziehen und in manchen Fällen dazu führen, dass Polymerauskleidungen aufquellen oder das eingebettete Schmiermittel ausgewaschen wird. Selbstschmierende Lager sind für den Trockenlauf ausgelegt – vertrauen Sie der Technik.
• Mit zu viel Kraft drücken: Polymer- und Verbundlager können bei aggressiver Presspassung reißen oder sich verformen. Verwenden Sie immer ein Presswerkzeug, das die Kraft gleichmäßig über die gesamte Lagerfläche verteilt. Schrumpftechniken mit flüssigem Stickstoff eignen sich gut für Präzisionsbaugruppen.
• Gehäusebohrungstoleranzen ignorieren: Die Gehäusebohrung muss mit der richtigen Toleranz bearbeitet werden. Eine überdimensionierte Bohrung führt dazu, dass sich das Lager im Gehäuse dreht oder hin und her wackelt (bekannt als „Wandern“), während eine unterdimensionierte Bohrung das Lager zerdrücken und das Innenspiel auf gefährliche Werte reduzieren kann.
• Verwendung des falschen Schaftmaterials: Weiche Wellen oder Wellen mit schlechter Oberflächenbeschaffenheit sind eine häufige Ursache für vorzeitigen Verschleiß. Wenn Ihre Welle nicht für den Betrieb gegen trockenes Polymer geeignet ist, ziehen Sie eine Oberflächenbehandlung wie Hartverchromen oder Nitrieren in Betracht.
• Mit Blick auf die Einlaufzeit: Einige selbstschmierende Lager – insbesondere PTFE-Verbundlager – benötigen eine kurze Einlaufphase, um den Übertragungsfilm aufzubauen. Bei sofortigem Volllastbetrieb kann die Lageroberfläche beschädigt werden, bevor sich der Schutzfilm vollständig gebildet hat. Beginnen Sie nach Möglichkeit mit reduzierten Belastungen.

So wählen Sie das richtige selbstschmierende Lager für Ihre Anwendung aus

Befolgen Sie diese Schritt-für-Schritt-Anleitung, um den besten Lagertyp einzugrenzen:

• Definieren Sie Ihre Last und Geschwindigkeit: Berechnen Sie die Lagerlast in Newton oder Pfund und die erwartete Wellenoberflächengeschwindigkeit. Berechnen Sie den PV-Wert und filtern Sie Lagermaterialien heraus, die diesen nicht bewältigen können.
• Identifizieren Sie Ihren Temperaturbereich: Ermitteln Sie die minimalen und maximalen Temperaturen, denen das Lager während des Betriebs und der Lagerung ausgesetzt sein wird. Dadurch werden einige Polymeroptionen sofort ausgeschlossen und Sie werden bei extremen Temperaturen auf Typen auf Graphit- oder Kohlenstoffbasis hingewiesen.
• Bewerten Sie die Umgebung: Wird das Lager Feuchtigkeit, Chemikalien, Staub oder Strahlung ausgesetzt? Lebensmitteltaugliche Umgebungen benötigen FDA-konforme Materialien. Meeresumgebungen bevorzugen wasserverträgliche selbstschmierende Buchsen. Chemiefabriken erfordern möglicherweise PEEK oder andere chemisch resistente Polymere.
• Bewegungsart prüfen: Handelt es sich bei der Bewegung um eine kontinuierliche Rotation, Oszillation oder lineares Gleiten? Einige Lagermaterialien – insbesondere PTFE-Verbundwerkstoffe – funktionieren besser unter oszillierenden oder langsamen Bedingungen als bei kontinuierlicher Hochgeschwindigkeitsrotation. Sinterbronzelager eignen sich besser für kontinuierliche Rotationsanwendungen.
• Betrachten Sie Ihren Schaft: Bestätigen Sie das Material, die Härte und die Oberflächenbeschaffenheit Ihrer Welle. Wenn der Schaft weich oder rau ist, berücksichtigen Sie bei Ihrem Gesamtkostenvergleich die Kosten für die Schaftvorbereitung oder -behandlung.
• Materialdatenblätter und Muster anfordern: Renommierte Lagerhersteller stellen detaillierte technische Daten zur Verfügung, darunter PV-Grenzwerte, Wärmeausdehnungskoeffizienten, Druckfestigkeit und Diagramme zur chemischen Verträglichkeit. Fordern Sie Testmuster zur Prototypenvalidierung an, bevor Sie sich zur Massenproduktion verpflichten.

Der langfristige Kostenvorteil der Wartungsfreiheit

Die Vorabkosten für selbstschmierende Lager sind manchmal höher als für Standard-Bronzebuchsen oder Kugellager – aber die Gesamtbetriebskosten sehen ganz anders aus, wenn man Wartungsaufwand, Schmiermittelkosten, geplante Ausfallzeiten und das Risiko ungeplanter Ausfälle berücksichtigt. In hochvolumigen Produktionsumgebungen oder schwer zugänglichen Installationen kann der Wegfall eines einzigen Nachschmierintervalls die Mehrkosten des Lagers um ein Vielfaches amortisieren.

Stellen Sie sich ein Fördersystem vor, das in einer Lebensmittelverarbeitungsanlage läuft. Herkömmlich geschmierte Lager in dieser Umgebung erfordern eine regelmäßige Inspektion, Nachfettung und eventuellen Austausch fettverunreinigter Komponenten. Ein einzelner Kontaminationsvorfall kann zu einem vollständigen Produktrückruf führen. Durch die Umstellung auf wartungsfreie selbstschmierende PTFE-Lager wird das Kontaminationsrisiko vollständig eliminiert und das Lager aus dem Wartungsplan gestrichen – das spart Zeit für die Entwicklung und verhindert kostspielige Stillstände.

Bei Offshore-, Bergbau- oder Remote-Infrastrukturanwendungen sind die Einsparungen sogar noch dramatischer. Wenn jeder Wartungsbesuch einen Helikoptertransport oder stundenlange Reisen erfordert, führt der Wegfall des Schmierbedarfs an Dutzenden von Lagerstellen zu erheblichen betrieblichen Einsparungen über einen mehrjährigen Gerätelebenszyklus.

Letzte Gedanken

Selbstschmierende Lager haben sich von einer technischen Nischenlösung zu einer Mainstream-Lösung in Dutzenden von Branchen entwickelt. Egal, ob Sie Komponenten für einen Hochtemperatur-Industrieofen, eine Lebensmittelverpackungslinie, ein Automobilscharnier oder einen Satellitenmechanismus spezifizieren, es gibt einen selbstschmierenden Lagertyp, der diese Aufgabe meistert – ohne dass jemals eine Fettpresse erforderlich ist. Der Schlüssel liegt darin, die technischen Parameter zu verstehen, die Ihre spezifische Anwendung bestimmen, und sie auf das richtige Material und Design abzustimmen. Mit dieser Ausrichtung erhalten Sie zuverlässige, langlebige Leistung bei deutlich geringerem Gesamtwartungsaufwand.
